| Высокий свет: | 1 Coax Microwave Directional Coupler,WR650 Microwave Directional Coupler,R14 WR650 Microwave Directional Coupler |
||
|---|---|---|---|
CWJ изготовляет стандартную номенклатуру товаров направленных ответвителей broadwall мульти-отверстия покрывая широкий диапазон изменения частот. Достиганы оптимальные электрические характеристики высокой направленности и соединяя плоскостности используя точность подвергли распределение отверстия соединения Tchebyscheff и элемент механической обработке нагрузки точности сплющенный землей во вторичной руке. Направленные ответвители типично использованы для забора силы, контроля частоты, особенно в установках теста где измерения отражения силы необходимы. Дополнительные размеры и особенные конфигурации доступны по запросу.

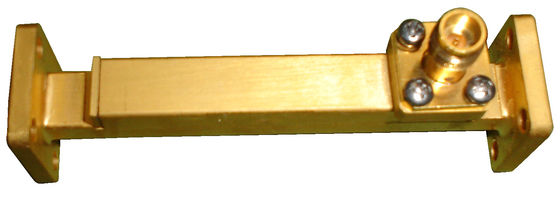

| Направленный ответвитель Broadwall - 2 порта РАБОЧЕЙ ГРУППЫ & 1 вид продукции порта коаксиала | |||||||||
| МОДЕЛЬ НЕТ | РЯД FREQ | VSWR |
СОЕДИНЕНИЕ *** |
НАПРАВЛЕННОСТЬ | СОЕДИНИТЕЛЬ |
ТИП РАБОЧЕЙ ГРУППЫ (IEC/EIA) |
ФЛАНЕЦ ТИП |
МАТЕРИАЛ |
|
| (GHz) | Макс | (dB) | минута (dB) | ||||||
| CWJ14WC10NKPPA | 1.13-1.73 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R14/WR650 | FDP/FDM | Al/Cu | |
| CWJ18WC10NKPPA | 1.45-2.20 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R18/WR510 | FDP/FDM | Al/Cu | |
| CWJ22WC10NKPPA | 1.72-2.61 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R22/WR430 | FDP/FDM | Al/Cu | |
| CWJ26WC30NKPPA | 2.17-3.30 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R26/WR340 | FDP/FDM | Al/Cu | |
| CWJ32WC30NKPPA | 2.60-3.95 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R32/WR284 | FDP/FDM | Al/Cu | |
| CWJ40WC10NKPPA | 3.22-4.90 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R40/WR229 | FDP/FDM | Al/Cu | |
| CWJ48WC20NKPPA | 3.94-5.99 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R48/WR187 | FDP/FDM | Al/Cu | |
| CWJ58WC30NKPPC | 4.64-7.05 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R58/WR159 | FDP/FDM | Al/Cu | |
| CWJ70WC30NKPPC | 5.38-8.17 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R70/WR137 | FDP/FDM | Al/Cu | |
| CWJ84WC30NKPPC | 6.57-9.99 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
| CWJ100WC30NKPPC | 8.20-12.40 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | N | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
| CWJ120WC30SKPPC | 9.84-15.0 |
1,08 (основа), 1,25 (Sec) |
3-40 | 20-38 | SMA | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
| CWJ140WC30SKPPC | 11.9-18.0 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | SMA | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
| CWJ180WC30SKPPC | 14.5-22.0 |
1,10 (основа), 1,25 (Sec) |
3-40 | 20-38 | SMA | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
| CWJ220WC30SKPPC | 17.6-26.7 |
1,10 (основа), 1,50 (Sec) |
3-40 | 20-38 | SMA, K2.92mm | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
| CWJ260WC30SKPPC | 21.7-33.0 |
1,10 (основа), 1,60 (Sec) |
3-40 | 20-38 | SMA, K2.92mm | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
| CWJ320WC30SKPPC | 26.3-40.0 |
1,10 (основа), 1,50 (Sec) |
3-40 | 20-38 | SMA, K2.92mm | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
