Высокий свет: | 2 WG Ports Broadwall Directional Coupler,WUC Broadwall Directional Coupler,2.20GHz Microwave Directional Coupler |
---|
CWJ изготовляет стандартную номенклатуру товаров направленных ответвителей broadwall мульти-отверстия покрывая широкий диапазон изменения частот. Достиганы оптимальные электрические характеристики высокой направленности и соединяя плоскостности используя точность подвергли распределение отверстия соединения Tchebyscheff и элемент механической обработке нагрузки точности сплющенный землей во вторичной руке. Направленные ответвители типично использованы для забора силы, контроля частоты, особенно в установках теста где измерения отражения силы необходимы. Дополнительные размеры и особенные конфигурации доступны по запросу.

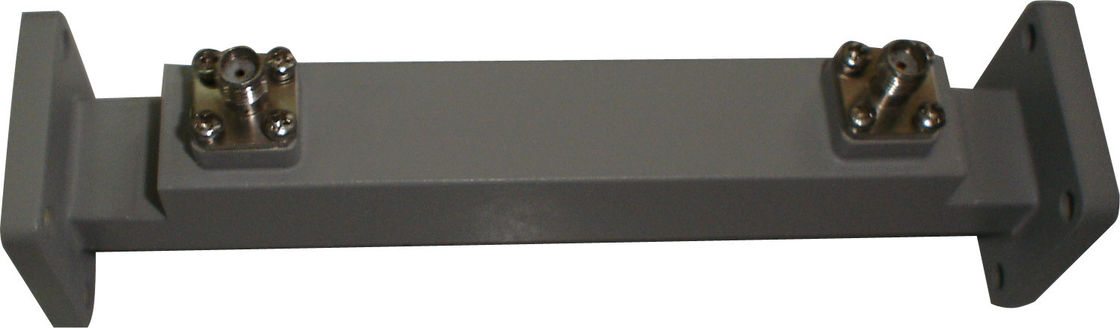

Направленный ответвитель Broadwall - 2 порта РАБОЧЕЙ ГРУППЫ & вид продукции 2 портов коаксиала | ||||||||
МОДЕЛЬ НЕТ | РЯД FREQ | VSWR |
ПЕРЕВОРОТ *** LING |
DIREC TIVITY |
СОЕДИНИТЕЛЬ | РАБОЧАЯ ГРУППА ПЕЧАТАЕТ (IEC/EIA) |
ФЛАНЕЦ ТИП |
МАТЕРИАЛ |
(GHz) | Макс | (dB) | минута (dB) | |||||
CWJ14WUC30NKPPA | 1.13-1.73 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R14/WR650 | FDP/FDM | Al/Cu |
CWJ18WUC30NKPPA | 1.45-2.20 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R18/WR510 | FDP/FDM | Al/Cu |
CWJ22WUC30NKPPA | 1.72-2.61 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R22/WR430 | FDP/FDM | Al/Cu |
CWJ26WUC30NKPPA | 2.17-3.30 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R26/WR340 | FDP/FDM | Al/Cu |
CWJ32WUC30NKPPA | 2.60-3.95 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R32/WR284 | FDP/FDM | Al/Cu |
CWJ40WUC30NKPPA | 3.22-4.90 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R40/WR229 | FDP/FDM | Al/Cu |
CWJ48WUC30NKPPC | 3.94-5.99 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R48/WR187 | FDP/FDM | Al/Cu |
CWJ58WUC30NKPPC | 4.64-7.05 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R58/WR159 | FDP/FDM | Al/Cu |
CWJ70WUC30NKPPC | 5.38-8.17 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R70/WR137 | FDP/FDM | Al/Cu |
CWJ84WUC30NKPPA | 6.57-9.99 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R84/WR112 | FBP/FBM/FBE | Al/Cu |
CWJ100WUC30NKPPC | 8.20-12.40 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | N | R100/WR90 | FBP/FBM/FBE | Al/Cu |
CWJ120WUC30SKPPC | 9.84-15.0 | 1,08 (основа), 1,25 (Sec) | 3-40 | 20-25 | SMA | R120/WR75 | FBP/FBM/FBE | Al/Cu |
CWJ140WUC30SKPPC | 11.9-18.0 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | SMA | R140/WR62 | FBP/FBM/FBE | Al/Cu |
CWJ180WUC30SKPPC | 14.5-22.0 | 1,10 (основа), 1,25 (Sec) | 3-40 | 20-25 | SMA | R180/WR51 | FBP/FBM/FBE | Al/Cu |
CWJ220WUC30SKPPC | 17.6-26.7 | 1,10 (основа), 1,50 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R220/WR42 | FBP/FBM/FBE | Al/Cu |
CWJ260WUC30SKPPC | 21.7-33.0 | 1,10 (основа), 1,50 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R260/WR34 | FBP/FBM/FBE | Al/Cu |
CWJ320WUC30SKPPC | 26.3-40.0 | 1,10 (основа), 1,60 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R320/WR28 | FBP/FBM/FBE | Al/Cu |
