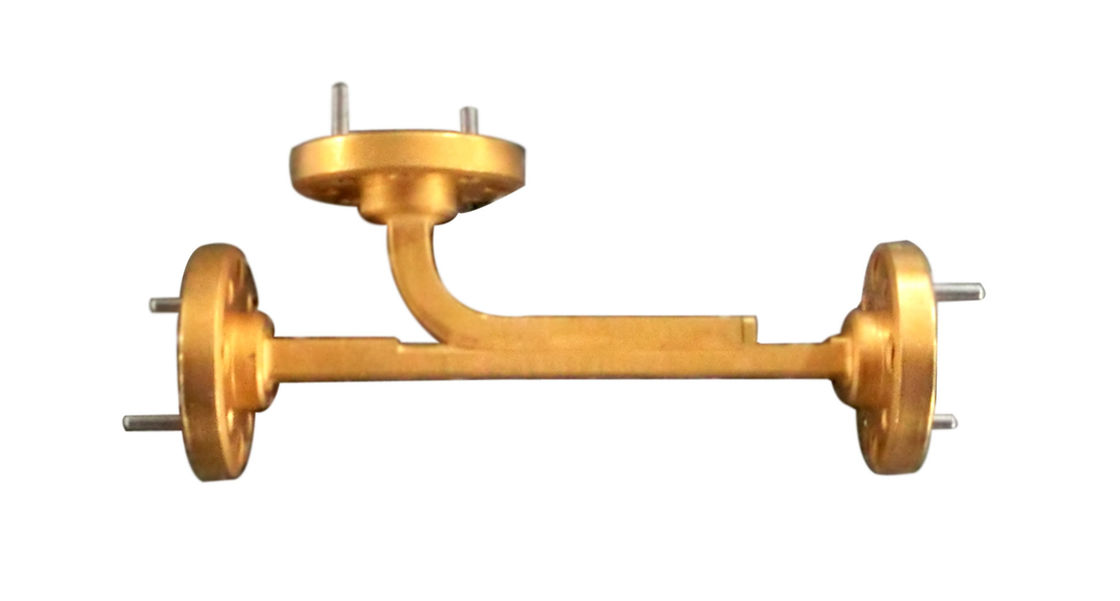

| Высокий свет: | 3 WG Microwave Directional Coupler,WR510 Microwave Directional Coupler,R18 Microwave Directional Coupler |
||
|---|---|---|---|
CWJ изготовляет стандартную номенклатуру товаров направленных ответвителей broadwall мульти-отверстия покрывая широкий диапазон изменения частот. Достиганы оптимальные электрические характеристики высокой направленности и соединяя плоскостности используя точность подвергли распределение отверстия соединения Tchebyscheff и элемент механической обработке нагрузки точности сплющенный землей во вторичной руке. Направленные ответвители типично использованы для забора силы, контроля частоты, особенно в установках теста где измерения отражения силы необходимы. Дополнительные размеры и особенные конфигурации доступны по запросу.
| Направленный ответвитель Broadwall - вид продукции 3 портов РАБОЧЕЙ ГРУППЫ | ||||||||
| МОДЕЛЬ НЕТ |
FREQ РЯД |
VSWR |
СОЕДИНЕНИЕ *** |
НАПРАВЛЕННОСТЬ | РАБОЧАЯ ГРУППА ПЕЧАТАЕТ (IEC/EIA) | ТИП ФЛАНЦА | МАТЕРИАЛ |
|
| (GHz) | Макс | (dB) | минута (dB) | |||||
| CWJ14WC10PPPA | 1.13-1.73 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R14/WR650 | FDP/FDM | Al/Cu | |
| CWJ18WC10PPPA | 1.45-2.20 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R18/WR510 | FDP/FDM | Al/Cu | |
| CWJ22WC10PPPA | 1.72-2.61 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R22/WR430 | FDP/FDM | Al/Cu | |
| CWJ26WC10PPPA | 2.17-3.30 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R26/WR340 | FDP/FDM | Al/Cu | |
| CWJ32WC10PPPA | 2.60-3.95 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R32/WR284 | FDP/FDM | Al/Cu | |
| CWJ40WC10PPPA | 3.22-4.90 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R40/WR229 | FDP/FDM | Al/Cu | |
| CWJ48WC30PPPC | 3.94-5.99 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R48/WR187 | FDP/FDM | Al/Cu | |
| CWJ58WC30PPPC | 4.64-7.05 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R58/WR159 | FDP/FDM | Al/Cu | |
| CWJ70WC30PPPC | 5.38-8.17 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R70/WR137 | FDP/FDM | Al/Cu | |
| CWJ84WC30PPPC | 6.57-9.99 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
| CWJ100WC30PPPC | 8.20-12.4 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
| CWJ120WC30PPPC | 9.84-15.0 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
| CWJ140WC30PPPC | 11.9-18.0 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
| CWJ180WC30PPPC | 14.5-22.0 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
| CWJ220WC30PPPC | 17.6-26.7 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
| CWJ260WC30PPPC | 21.7-33.0 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
| CWJ320WC30PPPC | 26.3-40.0 | 1,10 (основа), 1,15 (Sec) | 3-40 | 20-38 | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
